ال ای دی و ال سی دی لپ تاپ

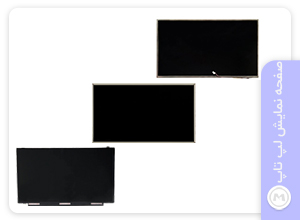

1. صفحه نمایش لپ تاپ :



در لپ تاپ ها برای دیدن تصویر نیاز به صفحه نمایش هست .

کار صفحه‌ نمایش در واقع این است که ولتاژ و جریان الکتریکی را به تصویر تبدیل کرده و به کاربر امکان دیدن تصاویر را می‌دهد .

کاربران حرفه ای گرافیکی، گیمرها و … اهمیت صفحه نمایش را بهتر درک میکنند زیرا بدون صفحه نمایش با کیفیت نمیتوانند تصاویر فوق العاده ای را تجربه کنند.

اهمیت این موضوع سبب شده است که صفحه نمایش های با کیفیت تو با قابلیت های بیشتری روانه بازار شود .

در این مقاله قصد داریم به شناخت انواع کلی صفحه نمایش ها و...  بپردازیم .



2. تفاوت بین ال سی دی و ال ای دی لپ تاپ :


 کلمه ال سی دی (LCD) مخفف Liquid Crystal Display است .

ال سی دی ها به علت به کارگیری از لامپ های فلورسنت ضخامت بیشتری دارند این لامپ ها برای روشنایی به ولتاژی نیاز دارد که این ولتاژ توسط بردی در زیر LCD که به آن های ولتاژ یا اینورتر گفته می شود ، تامین می شود ، سوکت ال سی دی ها درشت تر هستند و به راحتی قابل شمارش می باشند بیشتر ال سی دی ها 30 پین هستند اما در موارد خاص 20 پین و بیشتر نیز دارند .

لامپ های LCD (CCFL) را می توان به صورت یک کابل که در پایین ال سی دی است مشاهده کرد .

ال ای دی (LED) همان LCD است که به جای بک لایت لامپ فلورسنت از بک لایت LED در آن استفاده شده است .

در ال ای دی ها معمولا برد صفحه در قسمت پایین می باشد ، از طرفی فاقد لامپ های فلورسنت در ال ای دی سبب شده که ضخامت کمتری نسبت به ال سی دی ها داشته باشند .



3. تفاوت بین New و Grade A چیست :


ال ای دی های نیو از قطعات اصلی و توسط خود شرکت ساخته شده است و هیچ قطعه ای در آن تعویض و یا تعمیر نشده است .

اما در ال ای دی های Grade A نیز از قطعات اصلی استفاده شده اند اما با این تفاوت که برخی از قطعات آن تعویض شده است و به نسبت ال ای دی نیو طول عمر کمتری دارد .



4. آیا از ال ای دی FULL HD با ال ای دی HD میتوان استفاده کرد :

بعضی از افراد برای اینکه کیفیت تصویر لپ تاپ شان را بالاتر ببرند اقدام به جایگزین کردن این نوع از ال ای دی میکنند .

که این کار برای همه لپ تاپ ها امکان پذیر نمیباشد اما در برخی از مدل ها امکان پذیر می باشد .

ابتدا باید از نوع فلت نوت بوک خود آگاهی داشته باشید که از نوع LVDS یا EDP می باشد ، در حالتی که از نوع LVDS باشد باید اطمینان از ساپورت کردن مادربرد داشته باشید و در مرحله بعدی اقدام به خرید فلت مخصوص FHD نمایید زیرا با فلت HD امکان عدم تصویر یا باعث اتصال در دستگاه شود .

اما در مورد EDP معمولا مادربرد ها ساپورت می کند و فلت برای HD و FHD متفاوت نمی باشد و تنها نیاز به تست دارد .



5. تفاوت بین نازک ( Slim ) و ضخیم ( بک لایت ) چیست :


تفاوت اصلی آنها در ضخامت آنها هست که این تفاوت باعث می شود که در ال ای دی های نازک جای پیچ آنها بالا و پایین و یا کنار صفحه است .

اما در ال ای دی ها ضخیم جای پیچ آنها در کنار آن قرار دارد .

که این تفاوت جای پیچ ها باعث متفاوت بودن در نحوه اتصال صفحه نمایش به قاب می شود و تفاوت دیگر آنها در محل برد ال ای دی می باشد.



6. آیا به جای ال ای دی FULL HD میتوان از 4K (UHD) استفاده کرد :


ال ای دی های 4K در حال حاضر یکی از با کیفیت ترین نوع از صفحه نمایش می باشد .

در صورتی که مادربرد دستگاه ساپورت کند و فلت شما از نوع EDP 30Pin باشد و فلت 40Pin 4K برای لپ تاپ شما وجود داشته باشد می توانید اقدام به تعویض آن کنید .



7. آیا از ال ای دی تاچ به جای  ال ای دی معمولی میتوان استفاده کرد :


ابتدا باید به تفاوت در نوع ال ای دی و همچنین نوع فلت مخصوص لپ تاپ اشاره کرد که قابلیت تاچ کردن صفحه نمایش لپ تاپ را امکان پذیر نمی کند و نهایتا برای دستگاه هایی که هم فلت تاچ و هم غیر تاچ آنها وجود دارد ، این امکان فراهم است .

سپس سازگار بودن یا نبودن مادربرد به شدت مهم است .

که  در لپ تاپ های قدیمی باید  فلت ، LCD ، قاب A و B و حتی لولا تعویض شود اما در لپ تاپ های جدید ممکن است با تعویض ال ای دی و فلت این کار امکان پذیر باشد .

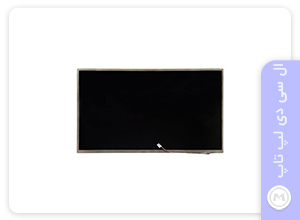

8. ال سی دی لپ تاپ :


تمام ال سی دی ها به صورت ضخیم موجود هستند ، ال سی دی ها (LCD) به دو دسته تک و دو لامپ تقسیم بندی می شوند ، در برخی مدل ها مثل SONY FW برای جایگزین کردن این دو مدل باید برای رزولیشن و برند LCD ، دیپ سوئیچ لپ تاپ (تعدادی کلید روی مادربرد وجود دارد که برای تنظیم تصویر مانیتور است ) را مد نظر داشته باشیم که در صورت نداشتن دیپ سوییچ فقط ال سی دی 16.4 اینچ برند SHARP سازگار می باشد اما در صورت داشتن دیپ سوییچ شما می توانید از برند های متفاوت استفاده نمایید .



9. رزولیشن ال سی دی لپ تاپ :


رزولیشن تعداد پیکسل های آن نمایشگر را به ما می دهد .

هر پیکسل ، متشکل از یک نقطه است که رنگ های متفاوتی را به نمایش می گذارد و جمع شدن این پیکسل ها باعث ساخته شدن تصویر می شود .

از روشن و خاموش شدن این پیکسل ها تصویر متحرک به وجود می آید .

رزولیشن ها یکی از عواملی مهمی است که در سرعت رفرش تصویر ، میزان روشنایی نمایشگر ، سطح کنتراست ، وضوح رنگ ها و مجموعه ای دیگر از ویژگی ها در کیفیت تصویر تاثیر گذار هستند .

نمونه ای از رزولیشن ها :

1024*768             XGA         نسبت تصویر 4:3
1280*800            WXGA        نسبت تصویر 16:10
1440*900          +WXGA        نسبت تصویر 16:10
1920*1200       WUXGA        نسبت تصویر 16:10

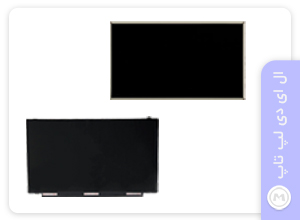

10 . ال ای دی لپ تاپ :


صفحات نمایش LED صفحاتی کم ‌مصرف‌ تر هستند زیرا در آنها از LED به جای لامپ های فلورسنت استفاده شده است .

ال ای دی های لپ تاپ به دو دسته نازک و ضخیم دسته بندی می شود .

در ال ای دی های نازک جای پیچ آنها در بالا و پایین ال ای دی می باشد و سوکت فلت نیز بر روی برد در پایین ال ای دی قرار دارد .

در ال ای دی های ضخیم جای پیچ آنها در کناره ها و سوکت فلت نیز در پشت صفحه قرار دارد .

ال ی دی ها به صورت 30 پین و 40 پین هستند اما در بعضی موارد خاص 50 پین نیز وجود دارد .

( مثل دستگاه دل E6500 )

امروزه LED های نازکی به بازار آمده است که بدون جای پیچ هستند و  یک مقدار کوچک از ال ای دی های جا پیچ دار هستند که در دو رزولیشن FHD و HD تولید شده اند .

ال ای دی هایی نیز تولید شده که نه نازک هستند نه ضخیم.



نمونه ای رزولیشن ای دی های لپ تاپ :

1366*768                  HD        نسبت تصویر 16:9
1600*900                +HD        نسبت تصویر 16:9
1920*1080         FULL HD        نسبت تصویر 16:9
2560*1440          3K-QHD        نسبت تصویر 16:9
3840*2160          4K-UHD        نسبت تصویر 16:9


11. صفحه نمایش های  IPS :


IPS مخفف کلمه In-Plane Switching برای نمایش بهتر می باشد .

این تکنولوژی باعث شد که محدودیت های صفحه نمایش مثل  زاویه دید کم و یا کیفیت پایین رنگها را بهبود پیدا کنه ، از ویژگی های این صفحه نمایش می توان به دقت و ثبات رنگ عالی و زاویه دید گسترده و رنگ و کنتراست با کیفیت اشاره کرد .



12. ال ای دی های کوچکتری هستند که به آنها USLIM گفته میشود  :


با گذر زمان ال ای دی ها نازک تر شده اند در بعضی ال ای دی ها ابعاد آنها نیز از ال ای دی های معمولی چند میلی متر کمتر شده است .

این ال دی ها جای پیچ ندارند که به این ال ای دی ها USLIM می گویند .

در این ال ای دی ها از تکنولوژی IPS استفاده شده است .

طول برد زیر این LED کمتر شده است .

( مثلا در LED های نازک 15.6 طول برد آنها 28 سانتی متر است ، در حالیکه در LED های USLIM طول این برد به 26 سانتی متر تبدیل شده است .)



13. سوکت ال ای دی لپ تاپ :



تعداد پین های سوکت به سه دسته اصلی 30 و 40 و 50 پین دسته بندی می شود .

تعداد پین ها بستگی به سال تولید لپ تاپ ، رزولیشن ، فرکانس و تاچ بودن دارد.



14. ال ای دی مات و براق چیه و چه تفاوتی با هم دارند :



ال ای دی های مات داری صفحه نمایشی کدر و ال ای دی های براق داری صفحه نمایش روشنی هستند که در ادامه به مزایا و معایب آنها پرداختیم .

صفحه نمایش براق در خارج از خانه یا در برابر تابش نور مستقیم بسیار آزار دهنده است زیرا تابش نور مستقیم آفتاب باعث بازتاب شدن نور و در نهایت آزار چشم شود .

اما صفحه نمایش های مات دارای پوشش ضد بازتاب هستند و مثل صفحه های براق نیستند .

صفحه نمایش های براق در کنار معایبی که دارند جذابیت هایی نیز برای کاربران دارند این صفحه نمایش ها به دلیل کنتراست بالا و شفافیت رنگی بیشتر ، باعث می شود که نقاط رنگی و سیاه عمیق تر و اشباع تر به نظر برسد که معمولا برای مطالعه صفحه نمایش مات و برای تماشای فیلم و بازی کردن صفحه نمایش براق انتخاب می شود .

اما نهایتا انتخاب صفحه نمایش مات و براق کاملا سلیقه ای است .



15. فرکانس ال ای دی :


نرخ رفرش صفحه یا همان فرکانس تصویر بسیار مهم می باشد .

فرکانس را با هرتز ( Hz ) بیان میکنند و عدد مربوط به هرتز نمایشگر تعداد فریم در ثانیه می باشد .

( مثال LED های که دارای فرکانس 60Hz هستند قادر می باشد که در هر ثانیه 60 تصویر یا عکس پیاپی را به نمایش بگذارد که در لپ تاپ های جدید این عدد 60 تا 300 هم افزایش پیدا کرده است )



16. تاچ ال ای دی لپ تاپ :


تاچ قسمتی از صفحه نمایش است که آن را به حالت لمسی شدن تبدیل می کند  .

امروزه LED هایی وجود دارد که با لمس بر روی صفحه می توانید با آنها کار کنید .

دستگاه های تاچ به دو مدل تقسیم می شوند .

- LED هایی که خودشان تاچ هستند .

- LED هایی که غیر تاچ هستند اما تاچ بصورت جداگانه بر روی LED قرار می گیرد .



LED های تاچ معمولا همگی 40Pin هستند اما EDP یا LVDS در آنها بسیار مهم است .

رزولیشن آنها می تواند HD یا FHD باشد .

نکته : نمی توان ال ای دی های تاچ را جایگزین ال های غیر تاچ کرد .



 به صورت کلی LED های 4K خودشان تاچ نیستند و باید از صفحه تاچ جداگانه استفاده کرد .
LED های HD+ و FHD از نوع EDP هستند که به راحتی با LED های تاچ از نوع EDP جایگزین کرد .
در LED های HD باید برای جلوگیری از اتصالی دستگاه به EDP بودن و LVDS بودن صفحه دقت کرد .



17. تفاوت LVDS و EDP :


تعداد پین های ال ای دی  30 پین و 40 پین هستند  که 30 پین ها EDP و 40 پین ها به عنوان LVDS شناخته می شوند .

در LED های تاچ بصورت 40 پین EDP می باشد و که 30 پین از آنها برای تصویر و رزولیشن می باشد و 10 پین دیگر آن برای تاچ می باشد .

در جایگزین کردن صفحات 30 پین مشکلات کمتر و ساده تر نسبت به 40 پین را دارد زیرا در صفحات 40 پین برای جایگزین کردن علاوه بر برسی EDP و LVDS بودن فرکانس و کیفیت آن نیز مهم است .



18. پروگرم کردن صفحه نمایش چیست :


در بعضی از مدل های ال ای دی نیازمند پروگرم کردن هستند .

این کار توسط پروگرمرهای مخصوص انجام می شود .

درصورتی که ال ای دی شما پروگرم نشده باشد با مشکلاتی مثل کم و زیاد نشدن نور ، تصویر ندادن ، سفید نشون دادن صفحه و... مواجه میشوید .

برای پروگرم کردن آن از کابل مخصوص پروگرم استفاده میشود به این صورت که یک سمت آن به LED و سمت دیگر به دستگاه پروگرمر متصل می شود و ای سی را با فایل مناسب برنامه ریزی میکنند .



19. خرید ال ای دی لپ تاپ :



- ال ای دی های NEW

 این ال ای دی ها ساخت شرکت اصلی می باشد و کیفیت بالایی نسبت به سایر ال ای دی ها دارد .

- ال ای دی های نیو پیکسل سوخته
این ال ای دی ها داری پیکسل سوخته ، هاله و ... می باشد .

- ال ای دی های GRADE A
این ال ای دی ها دوباره نو شده اند و ظاهری کاملا نو دارند اما از لحاظ عمر معمولا عمر کمتری به نسبت ال ای دی های نیو دارند .

- ال ای دی های OEM
این ال ای دی ها همانند GRADE A هستند با این تفاوت که برد آنها تعویض شده است .



20. اصطاحات مرتبط به صفحه نمایش :



- نرخ نوسازی تصاویر و نرخ نمایش فریم
Refresh Rate یا همان نرخ نوسازی تصویر به تعداد دفعاتی که تصاویر در صفحه نمایش بازسازی میکند، می گویند .

Frame Rate یا همان نرخ نمایش فریم، به تعداد فریمی که کل بخش پردازنده دستگاه تولید میکند را می گویند .



- فناوری G-sync
هماهنگ کننده بین نرخ نوسازی تصاویر و نرخ نمایش فریم میباشد ( صفحه نمایش و چیپ گرافیک را در یک ثانیه هماهنگ میکند)

که ایجاد این هماهنگی باعث جلوگیری از باگ های تصویری ، تکه تکه شدن تصاویر، پیکسل پیکسل شدن تصاویر و ... میشود .



- زمان پاسخ دهی  یا Response Time Input Lag

سرعت تغییر رنگ از سیاه به سفید و یا خاکستری به قرمز و... را نمایش میدهد .

input lag به معنای اندازه سرعت نمایش تغییرات اعمال شده توسط ماوس، کیبورد و ... است .



اهمیت زمان پاسخ دهی نمایشگر زمانی مشخص میشود که صفحه هایی سریع و پر تحرک در حال نمایش باشد.

کلام اخر به طور کلی نمی توان پیشنهاد داد کدام رزولیشن بهتر و برتر است و یا صفحه نمایش براق مناسب است یا مات زیرا انتخاب هر یک از موارد گفته شده همگی بستگی به استفاده کاربر و سازگار بودن دستگاه دارد .

با توجه به توضیحات داده شده میتوانید مدل صفحه نمایش سازگار خود را تشخیص داده و از طریق لینک زیر اقدام به خرید آن نمایید .
